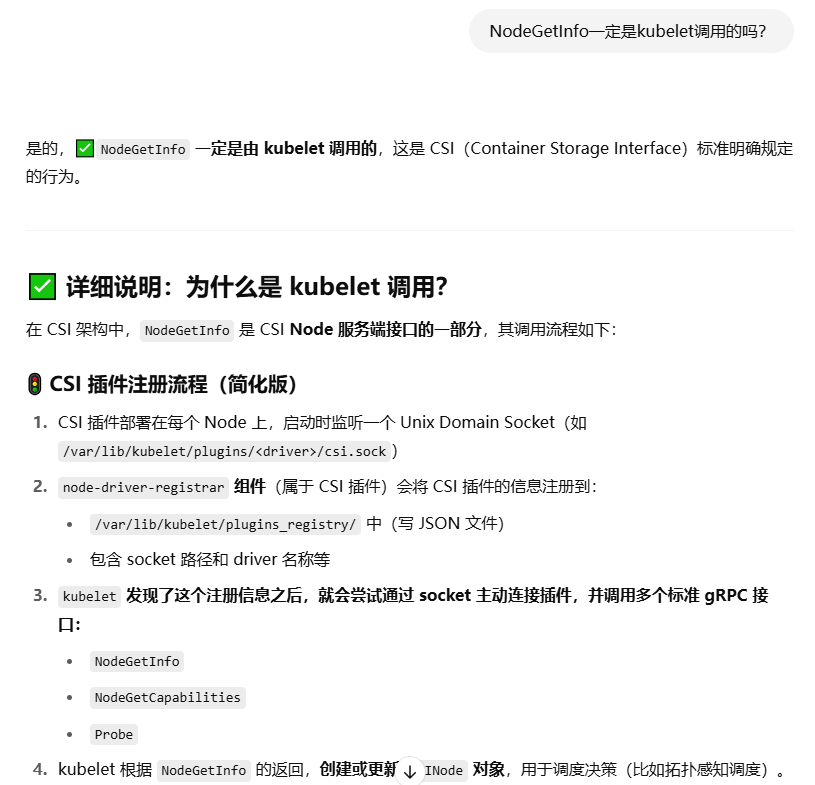

原理

1.csi插件生成/var/lib/kubelet/plugins/<driver>/csi.sock
2.node-driver-registrar 组件会将 CSI 插件的信息注册到：/var/lib/kubelet/plugins_registry/ 中
3.kubelet 发现了这个注册信息之后，就会尝试通过 socket 主动连接插件，并调用多个标准 gRPC 接口：例如NodeGetInfo
4.kubelet 根据 NodeGetInfo 的返回，创建或更新 CSINode 对象，用于调度决策（比如拓扑感知调度）。

实践1：用kubelet配置的目录信息

实践时发现，kubelet会有如下日志：

6月 06 16:47:57 kubelet[3225884]: I0606 16:47:57.955007 3225884 csi_plugin.go:99] kubernetes.io/csi: Trying to validate a new CSI Driver with name: <driverName> endpoint: /xxx/plugins/<driverName>/csi.sock versions: 1.0.0

以二进制方式部署的lvm-localpv有如下日志：

1
2
3

6月 06 16:47:57 localpv[3209981]: I0606 16:47:57.955959 3209981 grpc.go:72] GRPC call: /csi.v1.Node/NodeGetInfo requests {}
6月 06 16:47:57 cdp-10-191-193-6 localpv[3209981]: I0606 16:47:57.960667 3209981 grpc.go:81] GRPC response: {"accessible_topology":{"segments":{"openebs.io/nodename":"node0"}},"node_id":"node0"}

然后csinode确实更新了

然后node的annotation也确实更新了

apiVersion: v1
kind: Node
metadata:
  annotations:
    csi.volume.kubernetes.io/nodeid: '{"<driverName>":"node0","<anotherDriverName>":"xxx"}'

实践2：用kubelet配置的目录信息

1.删除/xxx/plugins/<driverName>/csi.sock
node的annotation信息还在
csinode上的信息也还在
2.在1的基础上，删除`/xxx/plugins_registry/-reg.sock
node的annotation信息被删了
csinode上的信息也被删了
但是，是谁删的呢？没在kubelet上看到相关日志

实践3：用自定义的目录信息

背景

localpv进程和node-driver-registrar进程不想使用kubelet进程配置的目录，想使用自定义的目录

前提条件

ll /vdata/storage/plugins   空
ll /vdata/storage/plugins_registry  空

ll /xxx/plugins            xxx为kubelet进程配置里面的 空
ll /xxx/plugins_registry   xxx为kubelet进程配置里面的 空

node的annotation没有driver信息
csinode的spec下没有driver信息

localpv进程连接/vdata/storage相关目录
node-driver-registrar进程连接/vdata/storage相关目录

步骤

1.重启主机上的localpv进程
/vdata/storage/plugins/<driverName>/csi.sock 自动生成

2.重启主机上的node-driver-registrar进程
/vdata/storage/plugins_registry/<driverName>-reg.sock自动生成

3.创建软链接

1	`ln -s /vdata/storage/plugins_registry/<driverName>-reg.sock /xxx/plugins_registry/<driverName>-reg.sock`

未重启kubelet

此时，kubelet打印处日志：

6月 06 18:16:45 kubelet[3225884]: I0606 18:16:45.956052 3225884 csi_plugin.go:99] kubernetes.io/csi: Trying to validate a new CSI Driver with name: <driverName> endpoint: /vdata/storage/plugins/local.csi.paas.cucloud/csi.sock versions: 1.0.0

locallv进程的日志：

1
2

6月 06 16:47:57 localpv[3209981]: I0606 16:47:57.955959 3209981 grpc.go:72] GRPC call: /csi.v1.Node/NodeGetInfo requests {}
6月 06 16:47:57 localpv[3209981]: I0606 16:47:57.960667 3209981 grpc.go:81] GRPC response: {"accessible_topology":{"segments":{"openebs.io/nodename":"node0"}},"node_id":"node0"}

node-driver-registrar进程的日志：

1
2

6月 06 18:16:45 node-driver-registrar[3342604]: I0606 18:16:45.955789 3342604 main.go:98] "Received GetInfo call" request="&InfoRequest{}"
6月 06 18:16:46 node-storage-driver-registrar[3342604]: I0606 18:16:46.000749 3342604 main.go:110] "Received NotifyRegistrationStatus call" status="&RegistrationStatus{PluginRegistered:true,Error:,}"

csinode上的信息有了

apiVersion: storage.k8s.io/v1
kind: CSINode
metadata:
  name: node0
  ownerReferences:
  - apiVersion: v1
    kind: Node
    name: node0
    uid: c7a8993b-40ab-4641-849f-6ac40d8a6750
  resourceVersion: "33527"
  uid: 7ac73448-c503-40b6-bed4-90a3285619da
spec:
  drivers:
  - name: <driverName>
    nodeID: node0
    topologyKeys:
    - openebs.io/nodename

node的annotation信息也有了

apiVersion: v1
kind: Node
metadata:
  annotations:
    csi.volume.kubernetes.io/nodeid: '{"<driverName>":"node0"}'

实践4：用自定义的目录信息

背景

localpv进程和node-driver-registrar进程不想使用kubelet进程配置的目录，想使用自定义的目录

前提条件

ll /vdata/storage/plugins   空
ll /vdata/storage/plugins_registry  空

ll /xxx/plugins            xxx为kubelet进程配置里面的 空
ll /xxx/plugins_registry   xxx为kubelet进程配置里面的 空

node的annotation没有driver信息
csinode的spec下没有driver信息

localpv进程连接/vdata/storage相关目录
node-driver-registrar进程连接/vdata/storage相关目录

快捷命令

1	`systemctl list-units \|grep storage`

步骤

1.重启主机上的node-driver-registrar进程
该进程连不上csi.sock 一直在重启

6月 09 09:55:32 node-driver-registrar[2035069]: I0609 09:55:32.340043 2035069 main.go:152] "Version" version="v0.0.1"
6月 09 09:55:32 node-driver-registrar[2035069]: I0609 09:55:32.340128 2035069 main.go:153] "Running node-driver-registrar" mode=""
6月 09 09:55:32 node-driver-registrar[2035069]: I0609 09:55:32.340156 2035069 main.go:175] "Created directory for pluginRegistrationPath successfully" pluginRegistrationPath="/vdata/storage/plugins_registry/"
6月 09 09:55:32 node-driver-registrar[2035069]: I0609 09:55:32.340176 2035069 main.go:181] "Attempting to open a gRPC connection" csiAddress="/vdata/storage/plugins/<driverName>/csi.sock"
6月 09 09:55:32 node-driver-registrar[2035069]: I0609 09:55:32.340211 2035069 connection.go:234] "Connecting" address="unix:///vdata/storage/plugins/<driverName>/csi.sock"
6月 09 09:55:42 node-driver-registrar[2035069]: I0609 09:55:42.340927 2035069 connection.go:253] "Still connecting" address="unix:///vdata/storage/plugins/<driverName>/csi.sock"
6月 09 09:55:52 node-driver-registrar[2035069]: I0609 09:55:52.340933 2035069 connection.go:253] "Still connecting" address="unix:///vdata/storage/plugins/<driverName>/csi.sock"
6月 09 09:56:02 node-driver-registrar[2035069]: I0609 09:56:02.340838 2035069 connection.go:253] "Still connecting" address="unix:///vdata/storage/plugins/<driverName>/csi.sock"
6月 09 09:56:02 node-driver-registrar[2035069]: E0609 09:56:02.340965 2035069 main.go:185] "Error connecting to CSI driver" err="context deadline exceeded"
6月 09 09:56:02 systemd[1]: node-driver-registrar.service: Main process exited, code=exited, status=1/FAILURE

2.重启主机上的localpv进程
/vdata/storage/plugins/<driverName>/csi.sock 自动生成

node-driver-registrar进程正常启动，不会再退出了
/vdata/storage/plugins_registry/<driverName>-reg.sock自动生成

3.创建软链接

1	`ln -s /vdata/storage/plugins_registry/<driverName>-reg.sock /xxx/plugins_registry/<driverName>-reg.sock`

未重启kubelet

此时，kubelet打印处日志：

1
2

6月 09 10:02:14 kubelet[3225884]: I0609 10:02:14.064767 3225884 csi_plugin.go:99] kubernetes.io/csi: Trying to validate a new CSI Driver with name: <driverName> endpoint: /vdata/storage/plugins/<driverName>/csi.sock versions: 1.0.0

locallv进程的日志：

1
2
3

6月 09 10:02:14 localpv[2443179]: I0609 10:02:14.066717 2443179 grpc.go:72] GRPC call: /csi.v1.Node/NodeGetInfo requests {}
6月 09 10:02:14 localpv[2443179]: I0609 10:02:14.073840 2443179 grpc.go:81] GRPC response: {"accessible_topology":{"segments":{"openebs.io/nodename":"node0"}},"node_id":"node0"}

node-driver-registrar进程的日志：

1
2

6月 09 10:02:14 node-driver-registrar[2447943]: I0609 10:02:14.064271 2447943 main.go:98] "Received GetInfo call" request="&InfoRequest{}"
6月 09 10:02:14 node-driver-registrar[2447943]: I0609 10:02:14.116255 2447943 main.go:110] "Received NotifyRegistrationStatus call" status="&RegistrationStatus{PluginRegistered:true,Error:,}"

csinode上的信息有了

apiVersion: storage.k8s.io/v1
kind: CSINode
metadata:
  name: node0
  ownerReferences:
  - apiVersion: v1
    kind: Node
    name: node0
    uid: c7a8993b-40ab-4641-849f-6ac40d8a6750
  resourceVersion: "33527"
  uid: 7ac73448-c503-40b6-bed4-90a3285619da
spec:
  drivers:
  - name: <driverName>
    nodeID: node0
    topologyKeys:
    - openebs.io/nodename

node的annotation信息也有了

apiVersion: v1
kind: Node
metadata:
  annotations:
    csi.volume.kubernetes.io/nodeid: '{"<driverName>":"node0"}'
